變比極性試驗目的及范圍

　　測量目的：檢查繞組匝數比的正確性是否存在匝間短路。

　　測量范圍：一、二次繞組之間。

　　試驗接線

　　第一步，首先將變比測試儀的接地端子進行接地。接地應良好、牢固，避免接觸不良，脫落發生。

　　第二步，將測試儀的“A”端接至互感器一次繞組的高壓側。

　　第三步，將測試儀的“N”端接至互感器一次繞組末端“X”(或稱“N”)處。

　　第四步，將測試儀“a”“n”分別接至互感器二次繞組“1a”“1n”處。

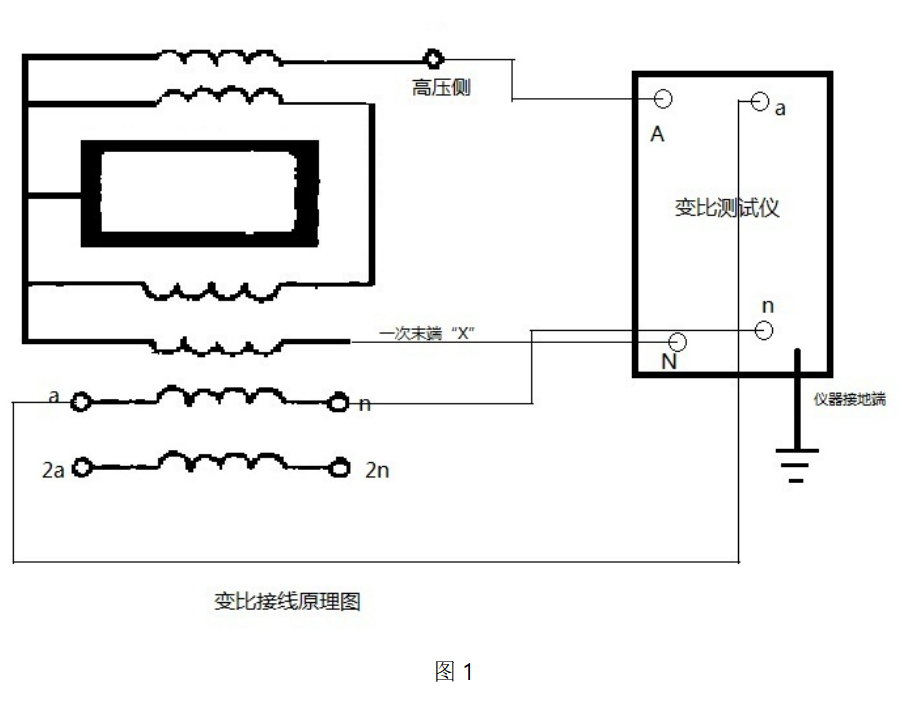

　　第五步，經試驗負責人檢查確認接線正確后，接通儀器電源，準備試驗。試驗原理接線如圖1。

　　試驗操作

　　打開儀器，開機后選擇單項測量，輸入額定變比，按下“測試”按鈕開始測試并等待測試結果。

　　記錄測試結果，變比，誤差和極性。

　　點擊“復位”按鈕，準備下一組測試。

　　更換試驗接線，將測試儀“a”“n”分別接至互感器二次繞組“2a”“2n”、“da”“dn”處，進行測量，并及時記錄試驗數據。

　　試驗結束，拆除所有試驗接線，恢復現場至試驗前的狀態，并清理現場。

　　試驗注意事項

　　1.試驗前、后對被試品放電，防止殘余電荷傷人;

　　2.若被試設備周圍有運行設備，做好感應電壓防范措施;

　　3.試驗時認真監護，防止人員觸及加壓部位，操作過程中嚴格互唱制度;

　　4.接取試驗電源時由兩人進行，防止觸電。
